Application

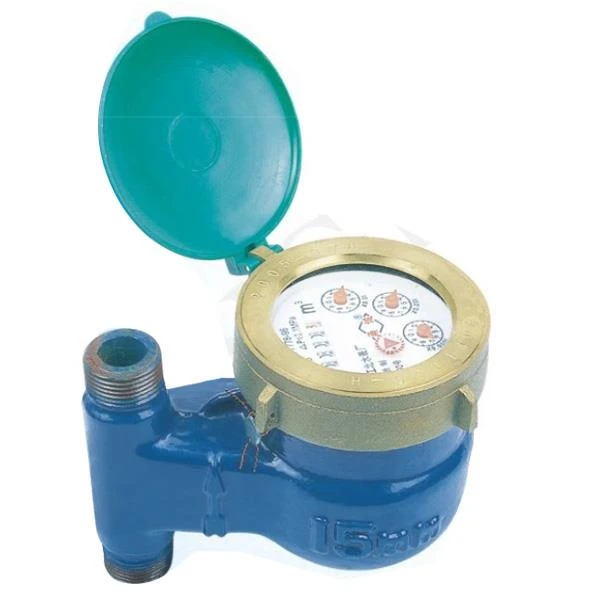

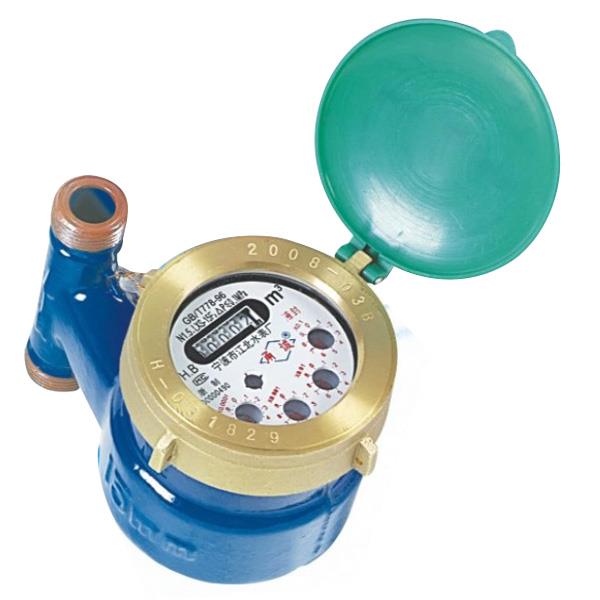

Dizajniran je za mjerenje hladne (vruće) pitke vode u stambenim prostorijama
Standardi
U skladu sa: ISO 4064 (ekvivalent GB / T778-2007), MID14154
Karakteristike
● Vertikalna instalacija
● Multi-jet
● C-tip, E-tip (suvo ili mokro) i opcije F-tipa (punjene tekućinom)
● Početni protok≤2L / h
● Dostupno za merila visoke osetljivosti.
Tehnički podaci o protoku
mm | Q3 / Q1 | Q4 | Q3 | Q2 | Q1 | Min | Maks |
m³ / h | L / h | m³ | |||||
15 | 80 | 3.125 | 2.5 | 50 | 31.25 | 0.00005 | 99999 |
100 | 40 | 25 | |||||
20 | 80 | 5.0 | 4.0 | 80 | 50 | 0.00005 | 99999 |
100 | 64 | 40 | |||||
25 | 80 | 7.875 | 6.3 | 126 | 78.75 | 0.00005 | 99999 |
100 | 100.8 | 63 | |||||

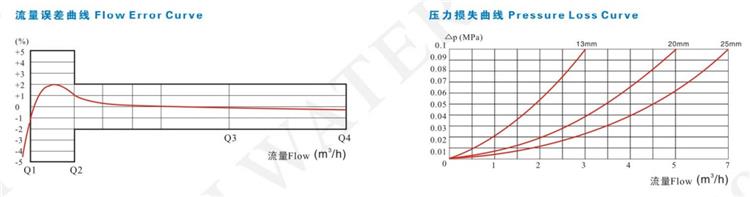

Maksimalna dozvoljena pogreška
Tačnost između Q1 i Q2 ± 5%
Tačnost između Q2 i Q4 ± 2% (± 3% za toplu vodu)
Dimenzije i težina
TYPE | mm | Length | Širina | Visina | Connecting Thread | Težina |
mm | D | kg | ||||
LXSL-15 | 15 | 144 | 98. \ t | 100 | G¾B | 1.6 |
LXSL-20 | 20 | 152 | 98. \ t | 100 | G1 B | 1.8 |
LXSL- 25 | 25 | 164 | 104 | 105 | G1¼B | 2.4 |
USLOVI RADA
Radna temperatura za merač hladne vode: + 0.1 + ~ + 50 ℃
Radna temperatura za merač tople vode: + 0.1 + ~ + 90 ℃
Gubitak glave 63 P63
Radni pritisak≤1. 0Mpa
